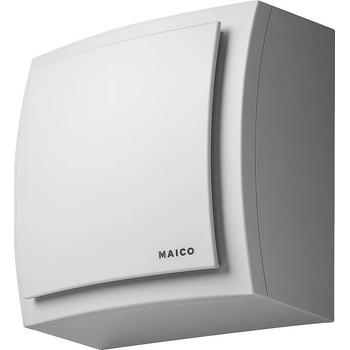

Maico ER-AP 100 VZ

Ventilátor na omítku ER-AP 100 VZ

Provedení s časovým spínačem

Prodleva po sepnutí cca 50 sekund.

Doběh cca 6 minut.

Nelze regulovat otáčky.

Parametry

Ventilátor na povrch pro odvětrání kuchyní, koupelen nebo WC.

Jednoduchá výměna filtru bez použití nástroje.

Pouzdro lze otočit, připojovací výfukové hrdlo může být vlevo nahoře nebo vpravo nahoře.

Umělohmotné výfukové hrdlo DN 75/80 s automatickou plastovou uzavírací klapkou.

Extrémní strmost výkonové křivky ukazuje vysoké tlakové schopnosti ventilátorů ER.

Všechny ventilátory MAICO ER lze instalovat do oblasti 1 v sanitárních prostorech. Detaily viz. projekční podklady.

Třída ochrany II.

Robustní úsporný kondenzátorový motor.

Bezúdržbový s oboustranně uzavřenými kuličkovými ložisky.

Konektorové připojení napájení pro rychlou montáž ventilátoru do pouzdra.

Obecné stavební schválení, schválení č.: Z-51.1-42.

Zpráva o schválení na vyžádání nebo na našich stránkách www.maico-ventilatoren.com.

Výkonová charakteristika ventilátoru ověřena u TÜV. Únik netěsnostmi ≤ 0,01 m3 /h.

Změna úrovně v šachtě podle DIN 4109, odzkoušeno u IAB Oberursel.

Technické údaje

• Provedení: Zpožďovací časový spínač
• Průtok: 100 m³/h
• Počet otáček: 1.850 1/min
• Směr proudění vzduchu: Odvětrání
• Lze regulovat: —
• Napájecí napětí: 230 V
• Kmitočet sítě: 50 Hz
• Příkon: 31 W
• IMax: 0,15 A
• Druh krytí (IP): X5
• Síťový přívod: 5 x 1,5 mm2
• Umístění: Stěna / Strop
• Způsob instalace: Na omítku
• Montážní poloha: svisle / vodorovně
• Materiál: Umělá hmota
• Barva: bílá, jako RAL 9016
• Hmotnost: 2,46 kg
• Třída filtru: G2
• Připojovací průměr: 75 mm / 80 mm
• Teplota média při IMax: 40 °C
• Akustický tlak: 49 dB(A) / Údaje podle DIN 18017-3 při ekvivalentní absorpční ploše AL = 10 m2
• Číslo schválení: Z-51.1-42
• Sortiment: B
• EAN: 4012799841715
• Výrobce: MAICO

ER-AP 100 VZ Ventilátor na omítku

MAICO Typové číslo: 0084.0171
