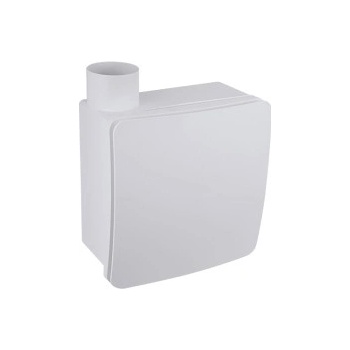

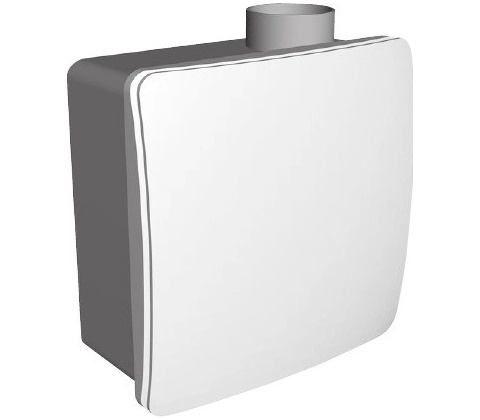

Red-Ring KN 2 UP 60

Radiální ventilátor KN 2 rakouského výrobce Red-Ring je konstruován pro potrubní rozvody větších délek s vyšší tlakovou ztrátou. Elektrické krytí motoru ventilátoru je IPX5 - hodí se tak i do zóny 1.

Skříň

Skříň je z kvalitního ABS plastu nepodléhajícímu žloutnutí, barva bílá. Provedení AP má výtlak směrem dozadu, průměr výtlačného hrdla 50 mm s přiloženým přechodem na 75 mm. Provedení UP má boční výtlak, průměr výtlačného hrdla 74 mm. Běžně se používá potrubí průměru 80 mm nebo standardní 100 mm. Montáž na stěnu, pod omítku nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku. Ventilátory obsahují zpětnou klapku.

Oběžné kolo

Oběžné kolo je radiální s dopředu zahnutými lopatkami, je vyrobeno z pozinkovaného plechu.

Motor

Motor je asynchronní s vnějším rotorem a rozběhovým kondenzátorem. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor má tepelnou ochranu, teplotní odolnost do 40 °C. Krytí IPX5. Kvalitní motor, vysoká životnost.

Regulace otáček

Regulace otáček je možná pomocí elektronických regulátorů. Případně použijte rovnou dvourychlostní verzi GL.

Svorkovnice

Svorkovnice je přístupná po jednoduché demontáži čelní mřížky.

Hluk

Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1 m v ose ventilátoru na straně sání. Jedná se kvalitní radiální ventilátory s odpovídající hlučností.

Montáž

Montáž provedení UP pod omítku nebo do podhledu (nutno objednat ve verzi s klapkou ERKF), v horizontální i vertikální poloze. Montáž provedení AP na stěnu nebo na strop (nutno objednat ve verzi s klapkou ERKF). Ventilátor se dodává sestavený, skříň je zakryta dočasným víkem proti zašpinění a po montáži se nahradí čelní mřížkou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň, motor a ventilátor samostatně.

Varianty provedení

V názvu ventilátoru musí být kombinace parametrů, které potřebujete. Všechny varianty ventilátorů KN 2.

UP - vhodné pro zapuštěnou montáž

AP - vhodné pro přiznanou montáž (krabice je vidět)

ERKF - zpětná klapka nutná pro montáž na strop nebo do stropu (podhled)

DT3 - verze obsahující časový doběh

TE GL - dvouotáčková verze vhodná pro trvalé odvětrávání na nízké otáčky. Při stisku tlačítka (vypínače) po nastavenou dobu funguje na vysoké otáčky

NF - verze, která disponuje dodatečným odtahem z druhé místnosti nebo záchodové mísy

Pokyny

Radiální ventilátory KN 2 jsou vzhledem ke svým parametrům předurčeny k použití pro potrubní rozvody větších délek s vyšší tlakovou ztrátou (při dodržení všech pravidel návrhu ventilátoru). Výkonové charakteristiky platí pro provedení UP s horním vývodem. U provedení AP se zadním vývodem je průtok o cca 25 % nižší. Ventilátor je určen pro provoz ve vnitřním prostředí s okolní teplotou od 0 °C do +40 °C, pro dopravu čistého vzduchu bez prachu, mastnot a dalšího znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal, nestékal do něj a neusazoval se v něm kondenzát vody z potrubí.

Upozornění

Časový doběh (ZVR-E (starší verze, už se neprodává), DT 3, DT 3R) nelze instalovat v aplikacích s použitím zářivkových svítidel a úsporných žárovek.§
