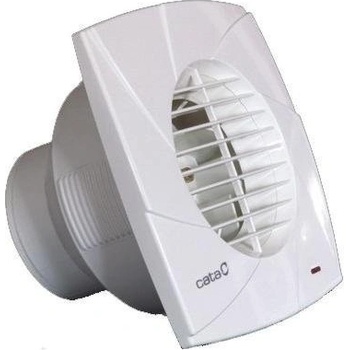

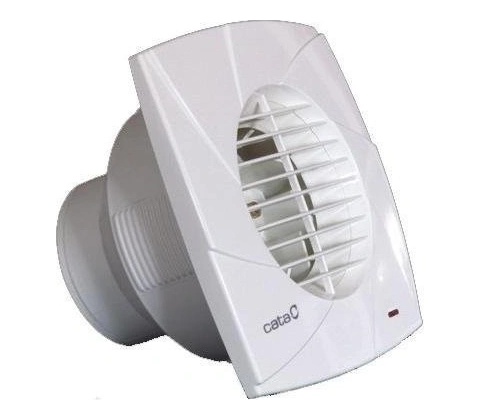

Unitrade HK CB-100 Plus

Radiální ventilátor s nízkým čelním krytem (vestavný) vhodný pro potrubí délky až 13 m. Zde je potřeba vyššího tlaku vzduchu pro překonání větší vzdálenosti.     Průměr :100 mm    Barva: Bílá    Příkon motoru: 25 W    Otáček/min.: 2300    Max. sací výkon: 130 m³/hod    Max. tlak: 127 Pa    Max. délka odtahu: 13 m    Hlučnost - 2 m: 49 dB(A)    Stupeň krytí: IPX4    Zpětná klapka: Součástí    Montážní poloha: Na zeď i do stropu  POUŽITÍ:

Odsávání do potrubí s max. délkou 13 m. Ventilátory lze montovat jak ve svislé, tak i v horizontální poloze. Ventilátor je určen pro provoz ve vnitřním základním prostředí okolní teplotou od 0 do +40°C, pro dopravu čistého vzduchu bez prachu, mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj kondenzát vody z potrubí.  SKŘÍŇ:

Skříň a čelní kryt jsou zhotoveny z mechanicky odolného termoplastu ABS bílé barvy s vysokou barevnou stálostí. Na spodní hraně je čelní kryt zajištěn jedním šroubem.  OBĚŽNÉ KOLO:

Radiální oběžné kolo je vyrobeno z ABS.

MOTOR:

Asynchronní s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní pro celou dobu životnosti a axiálním ložiskem pro horizontální montáž. Motor je opatřen jednorázovou tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40°C. Stupeň krytí je IPX4. Napájení 230 V / 50 Hz.  SVORKOVNICE:

Svorkovnice je přístupná po odšroubování zajišťovacího šroubu a po sejmutí čelní krytu.

Jednotlivé svorky jsou označeny:

N – nulový vodič

L – fáze

T – ovládací fáze (model T)  OVLÁDACÍ PRVKY:

Pod krytem jsou rovněž přístupné ovládací prvky pro nastavení požadovaného zpoždění doběhu (u modelů s příslušnou výbavou).  SMĚR PRŮTOKU:

Směr průtoku odsávaného vzduchu je od mřížky čelního krytu k zadnímu výfukovému hrdlu. Změna směru průtoku není možná.  MONTÁŽ:

Ventilátory lze montovat jak na zeď, tak i do stropu. Ventilátor má pro tento způsob montáže pod čelním krytem čtyři otvory v rozích skříně. Součástí balení jsou i hmoždinky a vruty.

UPOZORNĚNÍ:

Při návrhu odtahového potrubí je třeba vzít v úvahu, že ventilátor této řady je vestavný, a že pro montáž potřebuje do hloubky 100 mm potrubí o průměru (svě tlosti) 150 mm. Toto potrubí může být v uvedené hloubce zredukováno na průměr 100 mm.  ZPĚTNÁ KLAPKA:

Ventilátor je opatřen zpětnou klapkou pro zabránění pronikání vzduchu z odtahového potrubí zpět do místnosti v době nečinnosti ventilátoru.  REGULACE OTÁČEK:

Provádí se elektronickými nebo transformátorovými regulátory otáček změnou napětí.  HLUK:

Hladina hluku je 49 dB(A), měřena ve vzdálenosti 2 m v ose sání při plném chodu ventilátoru.

ÚDRŽBA:

Čelní kryt lze po odšroubování zajišť ovacího šroubu sejmout a opláchnout pod tekoucí vodou. Vzhledem k tomu, že při sejmutí čelního krytu dochází k odkrytí svorkovnice, je nutné ventilátor nejprve odpojit od elektrického rozvodu vypnutím jističe.  VÝBAVA:

Model s označením T jsou vybaveny doběhovým časovačem s nastavením doby doběhu v rozmezí 3 - 15 min. (červené točítko).

Ventilátory jsou opatřené antivibrační podložkou.  INDIKACE:

U modelů označených T svítí červená kontrolka na čelním krytu po dobu přítomnosti fáze na pomocné ovládací svorce.
